12寸工业平板电脑  IPC-1203
无风扇静音高性能嵌入式或者支架式安装

IPC-1203是采用CPU 模块与模块扩展I/O 载板组合使用的无风扇工业平板，在拥有强大运算能力的同时保持了低功耗特性，特别是CPU 和内存均采用表贴工艺，增强了产品的稳定性和可靠性；存储方面采用无线缆连接设计，支持2.5” SATA 硬盘和mSATA存储，并对2.5” SATA 硬盘做了充分的散热设计考虑，以确保硬盘的稳定高效运转。

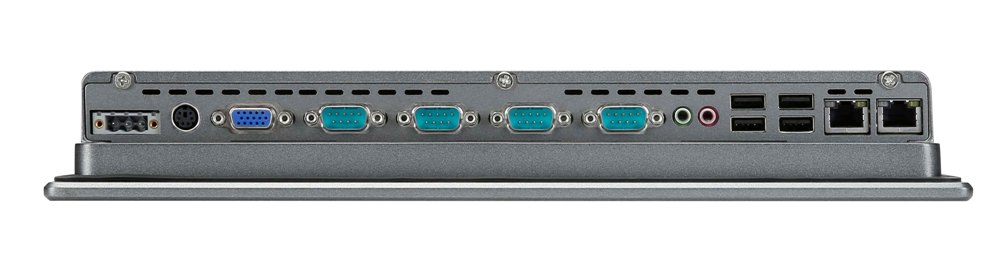

IPC-1203在电路设计上采用12-24V 宽压电源输入，具有反接保护等措施；提供了丰富的I/O 接口：2 个Intel 千兆以太网口、5 个USB2.0 接口、4 个RS232/485 串口、PS/2 键盘/鼠标、2W 功放音频输出、MIC 输入、mPCIE x1、SIM 卡接口(可选购)及VGA 接口，并支持外接一台显示器构成同步或异步双显。

IPC-1203在LED 液晶屏及触摸屏选型上做了充分的考量，选用优质的工业级液晶显示屏，具有高亮度、低功耗、长寿命等特性；触摸屏采用高温制程五线电阻式，具有反应快、精度高、防尘、防水、3500 万次点击和500 万次笔划寿命的MTBF 指标, 可以承受15 千伏空气放电和8 千伏接触放电保护。

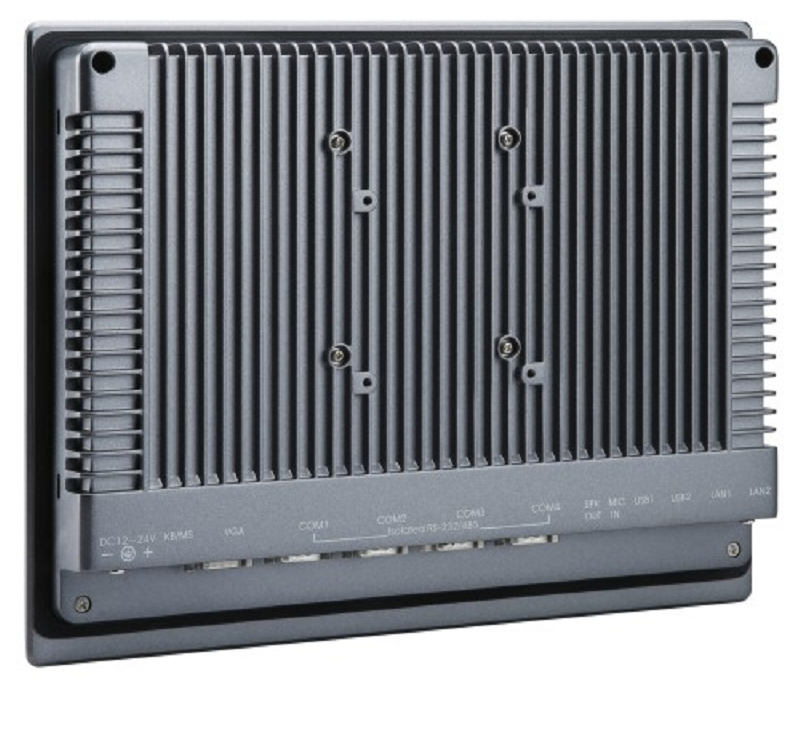

IPC-1203在整机结构上采用铝合金压铸整体成型，外形轻薄兼具强固性，后箱大面积散热片能够将系统内的热量快速散发；前面板完全符合NEMA/IP65 防尘防水标准，杜绝现场水滴和尘埃进入主机而影响设备运行。

IPC-1203工业平板可广泛应用于工业自动化过程控制、智能电力控制、数控设备制造、环保监测、制药设备、食品包装机械、机器视觉检测、风电监控、太阳能拉晶炉、轮胎硫化机等工业现场环境。

系统参数

处理器：HM55-I5,也可定制5th-I4/I5 CPU

内存：板载DDR3 4G内存
存储：支持2.5"SATA 硬盘或SSD、mSATA存储

显示：依照配置的CPU 模块，支持同步、异步双屏显示

网口：2 个Intel 82583V 10/100/1000Mbps RJ45 端口，

无线网络：1 个Mini-PCIe插槽，可扩展3G,Wifi 无线网卡

音频：支持1 个2W 功放SPK-Out 输出接口、1 个MIC 输入接口

USB：1×USB2.0 面板前置端口，4×USB2.0 后置端口

串口：COM1‐COM4 端口支持可选RS232/485 通讯模式，采用iCoupler磁耦隔离设计实现串口全信号线隔离、具备2500VDC 隔离电压保护及600W 浪涌保护、RS485 支持硬件自动数据流向控制；COM3 端口第9Pin支持可选5V/12V 电源输出。

看门狗：256 级, 可编程时间到中断、时间到系统复位

预留可选购功能：1 个高速并行接口、16 路数字量输入/输出接针、COM5~6 标准非隔离RS‐232 串口、1个SIM 卡接口、1 个7Pin SATA 接口；

机构和电源

前面板：铝合金压铸整体成型，符合NEMA 、Ip65 防护等级

箱体结构：铝合金压铸成型，高温烤漆处理，后盖设计了大面积鳍状散热片

安装方式：面板嵌入式安装，采用拉钩固定；配合支架可实现VESA 75X75mm 安装

面板颜色：铁灰色

电源输入：DC12~24V

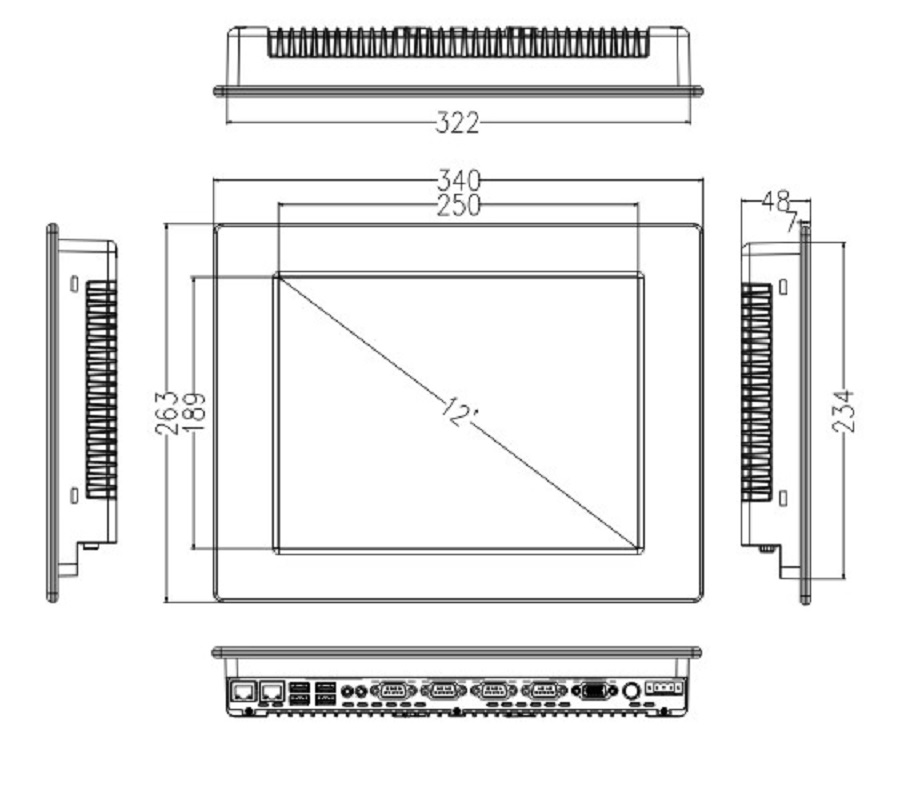

总体尺寸：340×263×48 mm(宽×高×深)

箱体尺寸：322×234×41 mm(宽×高×深)

开孔尺寸：326×238 mm(宽×高)

整机重量：净重:

液晶显示屏

尺寸/类型：12.1"XGA TFT LCD

分辨率：800 (H) ×600 (V) pixels

最大色彩：16.7M

显示面积：246.0×184.5mm

反应时间：30ms (typ.)

背光：LED 12V

背光MTBF：50,000 小时

亮度：330 cd/㎡

对比度：600：1（typ.）

点距：0.3075(H) × 0.3075(V) mm

最大视角：−80∼80°(H) , −70∼70°(V)

触摸屏

尺寸/类型：12"高温五线模拟电阻式

分辨率：800 (H) ×600 (V) pixels

触摸响应时间：<15ms

表面硬度：3H

点击寿命：250 克力度，3500 万次

笔划寿命：250 克力度，500 万次

透光率：81+/-3%

环境参数

工作温度：-20~+60℃（要求宽温存储设备）

存储温度：-40~+80℃

相对温度：5~90%@40℃（无凝结）

振动：50~500Hz,1.5G,0.15mm 峰峰值

冲击：10G/peak（11ms sec）
