17寸嵌入式工业触摸平板 无风扇 超静音 超薄 高性能 低功耗
IPC-1703

IPC-1703工业平板是一款无风扇工业平板，在拥有强大运算能力的同时保持了低功耗特性，特别是CPU 采用表贴工艺，增强了产品的稳定性和可靠性；存储方面采用无线缆连接设计，支持2.5” SATA 硬盘(SSD)和mSATA存储，并对2.5” SATA 硬盘做了充分的散热设计考虑，以确保硬盘的稳定高效运转。

IPC-1703工业平板在电路设计上采用12-24V 宽压电源输入，具有反接保护等措施；

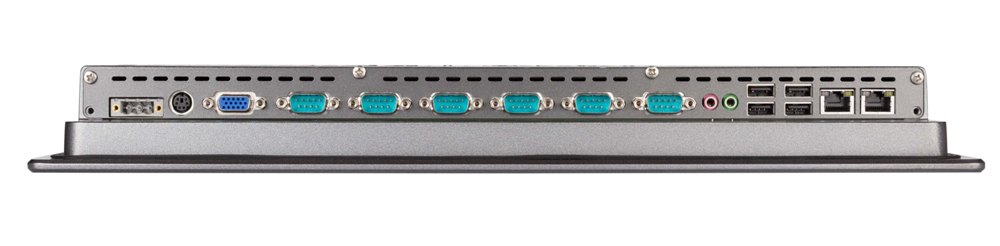

IPC-1703工业平板 提供了丰富的I/O 接口：2 个Intel 千兆以太网口、5 个USB2.0 接口、4 个RS232/485 串口、2 个RS232 串口、PS/2键盘/鼠标、2W 功放音频输出、MIC 输入、mPCIE x1、MSATA、SIM 卡接口(可选购)及VGA 接口，并支持外接一台显示器构成同步或异步双显；

IPC-1703工业平板 控制器和USB接口前置，可以正面实现对LED 屏的亮度控制、主机开关机控制及工作状态指示。

IPC-1703工业平板在LED 液晶屏及触摸屏选型上做了充分的考量，选用优质的工业级液晶显示屏，具有高亮度、低功耗、长寿命等特性；触摸屏采用高温制程五线电阻式，具有反应快、精度高、防尘、防水、3500 万次点击和500 万次笔划寿命的MTBF 指标, 可以承受15 千伏空气放电和8 千伏接触放电保护。

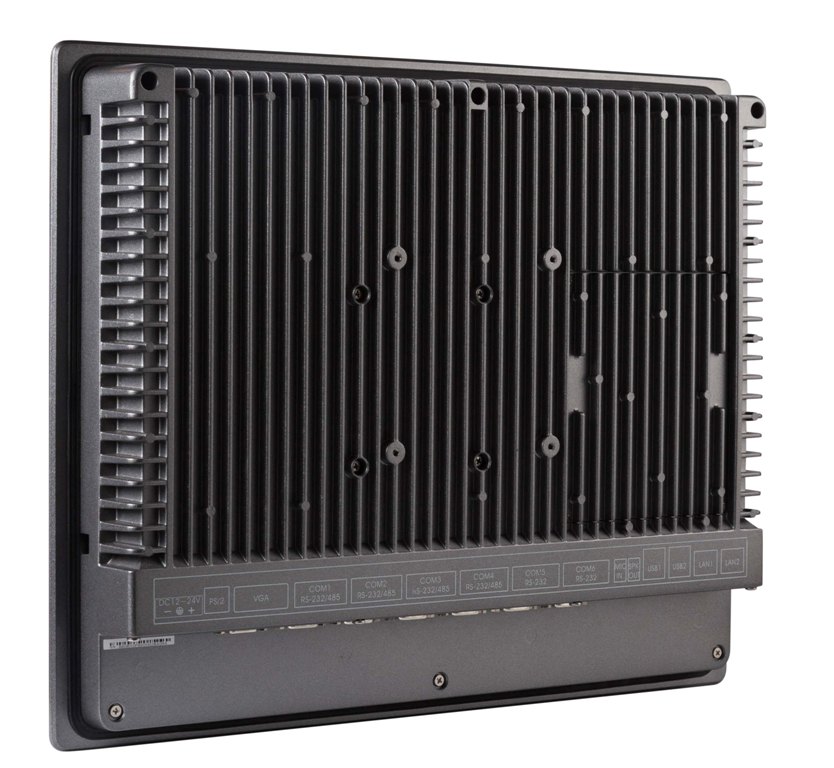

IPC-1703在整机结构上采用铝合金压铸整体成型，外形轻薄兼具强固性，后箱大面积散热片能够将系统内的热量快速散发；前面板完全符合NEMA/IP65 防尘防水标准，杜绝现场水滴和尘埃进入主机而影响设备运行。

IPC-1703工业平板可广泛应用于工业自动化过程控制、智能电力控制、数控设备制造、环保监测、制药设备、食品包装机械、机器视觉检测、风电监控、太阳能拉晶炉、轮胎硫化机等工业现场环境。

系统参数

处理器：Intel I5 470UM 　chipset:HM55

内存：标配DDR3 4G内存

存储：支持2.5" SATA 硬盘或SSD、mSATA存储

显示：支持同步、异步双屏显示

网口：2 个Intel 82583V 10/100/1000Mbps RJ45 端口，

无线网络：1 个Mini-PCIe插槽，支持Wifi无线网卡

音频：支持1 个2W 功放SPK-Out 输出接口、1 个MIC 输入接口

USB：4×USB2.0 后置I/O 端口，1×USB2.0 内置端口，1×USB2.0 前面板外置端口

串口：COM1~4 端口支持可选RS232/485 通讯模式，COM5~6 端口支持RS232 通讯模式，RS485 支持硬件自动数据流向控制, 标准品COM1~6 端口均为非隔离型串口。

看门狗：256 级, 可编程时间到中断、时间到系统复位

预留可选购功能：主机开机按键、COM1~2 采用iCoupler磁耦隔离设计实现串口全信号线隔离、COM3~6采用iCoupler磁耦隔离设计实现串口3 线隔离、具备2500VDC 隔离电压保护及600W 浪涌保护；1 个并行接口；；在操作面板上可以实现对LED 屏的亮度控制、主机开关机控制及工作状态指示。

机构和电源

前面板：铝合金压铸整体成型，符合NEMA 、Ip65防护等级

箱体结构：铝合金压铸成型，高温烤漆处理，后盖设计了大面积鳍状散热片

安装方式：面板嵌入式安装，采用拉钩固定；配合支架可实现VESA安装

面板颜色：铁灰色

电源输入：DC12~24V

整机重量：净重:

液晶显示屏

尺寸/类型：17" SXGA+ TFT LCD

分辨率：1280 (H) ×1024 (V) pixels

最大色彩：16.7M (RGB 6-bits + Hi-FRC data)

显示面积：337.92(H) × 270.336(V) mm

反应时间：5ms (typ.)

背光：LED 25.2~32.4V

背光MTBF：30,000小时

亮度：250 cd/㎡

对比度：1000：1（typ.）

点距：0.264(H) × 0.264(V) mm

最大视角：CR>10，75∼85°(H) , 70∼80°(V)

触摸屏

尺寸/类型：17.01"高温五线模拟电阻式

触摸响应时间：<10ms

表面硬度：3H

点击寿命：250克力度，3500万次

笔划寿命：250克力度，500万次

透光率：81+/-3%

环境参数

工作温度：-20~+60℃（要求宽温存储设备）

存储温度：-40~+80℃

相对温度：5~90%@40℃（无凝结）

振动：50~500Hz,1.5G,0.15mm峰峰值

冲击：10G/peak（11ms sec）

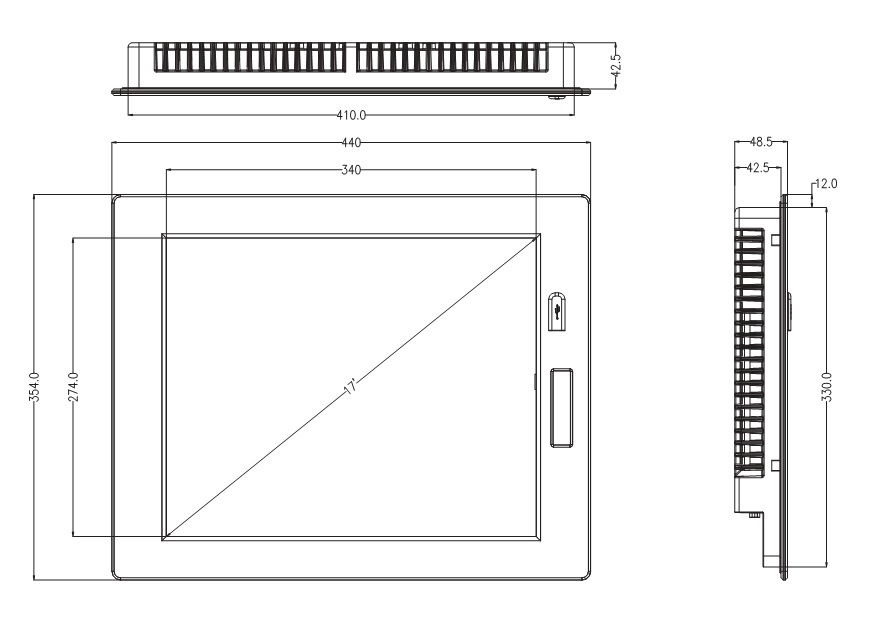

总体尺寸：440×354×49 mm(宽×高×深)

箱体尺寸：410×330×43 mm(宽×高×深)

开孔尺寸：412×332 mm(宽×高)
