名称：WStrider-200A 带2路视频的嵌入式控制主机IP67 Z510系列 WStrider-200A

                                                                ^点击看大图^

WStrider-200A

IP67 防护等级无风扇宽温嵌入式控制器

             WStrider-200A 是一种适用于恶劣环境下的坚固耐用的嵌入式控制器。WStrider-200A的铝压铸外壳和防水连接器的M12不仅符合IP67防尘防水保护等级，也可以承受高冲击防暴使用。WStrider-200A搭载了Intel® Atom™ Z510PT,支持US15WPT工业级处理器和芯片组，能够在-30℃至70℃极端温度环境下工作。内置的802.11b/g/n的模块符合IP67 防护等级，同时，外置天线提供了可靠的高速无线通信。此外WStrider-200A通过其内置的Techwell TW6805提供两个视频采集通道，可以进行视频输入或模拟摄像机图像采集。在恶劣的环境下，电源不稳的时候，WStrider - 200A输入电压可以从直流9V至28V.

WStrider-200A通过具有IP67防护等级的BNC接口提供两个通道模拟视频输入。WStrider - 200A内置了Techwell TW6805视频引擎，可以支持D1分辨率采集。对于采矿或灾难救援应用中，实时视频图像对于控制和决策是十分必要的。WStrider-200A可编码视频和图像数据，然后通过千兆以太网或802.11b/g/n高速无线通信转移到远程监控中心。

Features
	·支持低功耗 Intel® Atom™ Z510PT 处理器 ·IP67防护等级 ·无风扇设计支持-30℃~70℃严苛环境应用 ·内置802.11b/g/n 高速率无线网络 ·9-28VDC电源输入 ·2通道模拟数字输出 ·内置4G工业级CF卡 ·IEI一键系统恢复软件

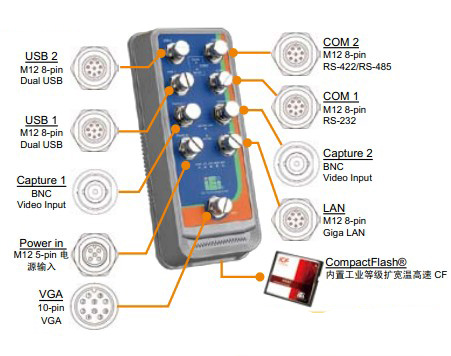

IO接口和布线

WStrider-200A的每个符合IP67防护等级的M12和BNC连接器采用了防水帽。WStrider-200A备有防水PC接口线材，便于连接到PC周边设备，操作上就像普通PC操作一样简单便捷。

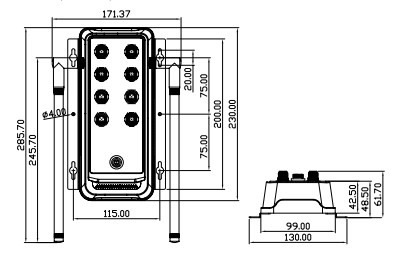

尺寸（mm）



规格

处理器 Intel® Atom™ 1.1GHz 处理器 Z510PT支持 400MHz FSB 芯片组 Intel® US15WPT 系统内存 内建1GB DDR2 SDRAM内存 网络 Intel® 82541PI 千兆带M12 8pin接口 无线 内建802.11b/g/n无线模块 显示 VGA 信号符合10pin IP67 连接器 USB 4 x USB 2.0, 两个M12 8pin接口 串口 1 x RS-232, 带 M12 8pin接口 1 x RS-422/485, 带M12 8pin接口 采集 2 x ch. 通过Techwell TW6805, 支持BNC接口 存储 1个II型CF卡插槽,预安装 4GB的CF卡与XPe映像 输入电压 9~28V直流输入, 带M12 5pin接口 功耗 16W 底盘构造 铝合金 工作温度 -30°C ~ 70°C空气流通 (w/o wireless) -30°C ~ 50°C 空气流通 (w/ wireless) 操作震动 Half-sine wave shock 3G; 11ms; 3 shocks per axis 工作振动 MIL-STD-810F 514.5C-2 重量(毛重/净重) 1.3kg / 2.9kg 尺寸 (长x宽x高) 99mm(长) x 61.7mm(宽) x 230 mm (高) 安装 wall mount VESA mount EMC/Safety CE, FCC class A, UL * 空气速度IEC-68-2-2施压标准

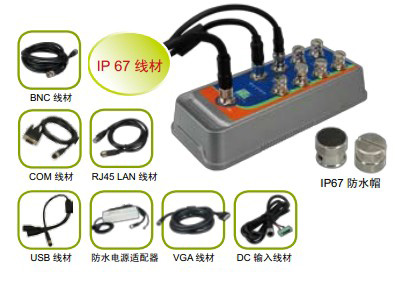

配线和适配器

项目 组件编号 Water-proof Power Adapter (12V 60W) 63000-CLG6012IE-RS Water-proof Power cable 14AWG (200 cm) 32002-001300-100-RS Water-proof COM port cable (300 cm) 32005-000100-100-RS Water-proof USB cable (300 cm) 32001-001000-100-RS Water-proof LAN cable (300 cm) 32013-000200-100-RS Water-proof BNC male cable (300 cm) 32014-000100-100-RS Water-proof VGA cable (320 cm) 32003-000100-100-RS

宽电压直流输入

在恶劣的环境下，电源不稳的时候，WStrider-200A的电源输入范围可以从直流9V至直流28V。 WStrider-200A用5-pin的电源输入接口，它有不同的排针数量，避免连接错误到其他的IO，从而引起安全问题。你可以通过包装内直流电源的M12 5pin直流电源直接连接到WStrider-200A，或通过符合IP67防护等级的60W的电源适配器，应用交流电。

坚固的IP67保护

IP Code (International Protection Rating)是指按照国际标准IEC 60529，它的分类保护，防止固态物体，粉尘，意外接触入侵提供学位，水电气附件。 WStrider-200A型控制器是兼容的符合IP67防尘防水入口设计已在整个IEI的内部UL50认证的防水设计实验室被证实。气漏检查也将适用于在生产过程中确保每个WStrider-200A在恶劣的工作环境中可靠地运行。

包装清单

1 x QIG 2 x wall mount bracket 1 x Driver CD 2 x IP67 wireless antenna* (*for wireless model only) 1 x Screw set



订购信息

型号 描述 WSTRIDER-200A-R10/4G-XPE IP 67 extend temperature fanless embedded system, US15WPT with Intel® Atom™ 1.1GHz Z510PT processor, 1GB DDR2 memory onboard, w/ 4GB CF card, built in Windows XP embedded OS, w/o power adaptor, -30°C ~ 70°C, RoHS WSTRIDER-200AW-R10/4G-XPE IP 67 extend temperature fanless embedded system, US15WPT with Intel® Atom™ 1.1GHz Z510PT processor, 1GB DDR2 memory onboard, 802.11b/g/n wireless, w/ 4GB CF card, built in Windows XP embedded OS, w/o power adaptor, -30°C ~ 50°C, RoHS WSTRIDER-200A-R10/4G IP 67 extend temperature fanless embedded system, US15WPT with Intel® Atom™ 1.1GHz Z510PT processor, 1GB DDR2 memory onboard, w/ 4GB CF card, w/o OS, w/o power adaptor, -30°C ~ 70°C, RoHS WSTRIDER-200AW-R10/4G IP 67 extend temperature fanless embedded system, US15WPT with Intel® Atom™ 1.1GHz Z510PT processor, 1GB DDR2 memory onboard, 802.11b/g/n wireless, w/ 4GB CF card, w/o OS, w/o power adaptor,-30°C ~ 50°C, RoHS VK-WSTRIDER-200A-R10 VESA mount kit for WStrider-200, silver, RoHS * 至于其他容量的CF卡，请与威兴达联系定制。
