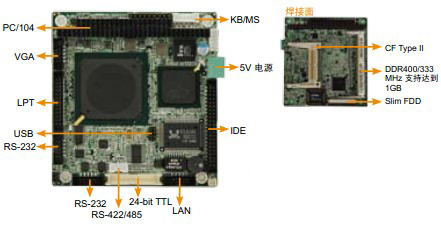

| PM-LX2 | AMD® Geode™ LX800 CPU板载PC/104模块 |
请注意PM-LX 为 PCI-104（PC104+）（PCI总线）
PM-LX2 为PC-104 （ISA总线）
| Specifications |
| | | CPU | AMD® Geode™ LX800 500 MHz 处理器 | | 芯片组 | AMD® Geode™ LX800 + CS5536 | | BIOS | Award BIOS | | 内存 | 支持一个200-pin 400 MHz DDR SDRAM SO-DIMM (系统最大支持1 GB) | | 以太网 | 一个Realtek RTL8100C 10/100Mbps Ethernet 芯片组 | | Super I/O | PM-LX2-800-R10: SMSC SCH3114-NU
PM-LX2-800W-R10: SMSC SCH3114I-NU (宽温) | | 数字I/O | 2 x USB 2.0
2 x RS-232
1 x RS-422/485
1 x PS/2 for KB/MS
1 x LPT
1 x Silm FDD
1 x CF Type II
1 x IDE | | 显示接口 | CRT集成AMD® LX800
24-bit TTL集成AMD® LX800 | | 扩展槽 | 1 x PC/104支持通过ITE IT8888G | | 看门狗 | 软件可编程, 支持1~255 sec., 系统复位 | | 电源 | 仅支持5V, AT | | 功耗 | 5 V @ 1.09 A (AMD® Geode™ LX800支持512 MB DDR 400) | | 工作温度 | PM-LX2-800-R10: 0°C~60°C
PM-LX2-800W-R10: -40°C~70°C | | 相对湿度 | 5% ~ 95%, 无冷凝 | | 尺寸 | 95 mm x 95 mm | | 重量 | GW: 500g / NW 110g | |
| Ordering Information |
| | | Part No. | Description | | PM-LX2-800-R10 PM-LX2-800-R10 | PC/104 SBC with AMD® LX800 500 MHz, VGA/TTL, LAN, USB2,0 and CFII | | PM-LX2-800W-R10 PM-LX2-800W-R10 | PC/104 SBC with AMD® LX800 500 MHz, VGA/TTL, LAN, USB2,0 and CFII, wide temperature -40~70°C | | 32400-001100-RS 32400-001100-RS | FDD cable | | 32200-015100-RS 32200-015100-RS | LPT cable | | 32200-074800-RS 32200-074800-RS | RS-422/485 cable | |
| Packing List |
| | | 1 * PM-LX2 single board computer | 1 * PS/2 KB/MS cable (P/N:32000-023800-RS) | | 1 * Dual USB cable (P/N:32000-070301-RS) | 1 * LAN cable (P/N:32000-055702-RS) | | 1 * ATA33 flat cable (P/N:32200-000009-RS) | 1 * Power cable (P/N:32100-130300-RS) | | 1 * VGA cable (P/N:32000-033804-RS) | 2 * RS-232 cable (P/N:32200-000049-RS) | | 1 * Mini jumper pack | 1 * QIG | | 1 * Utility CD | |
