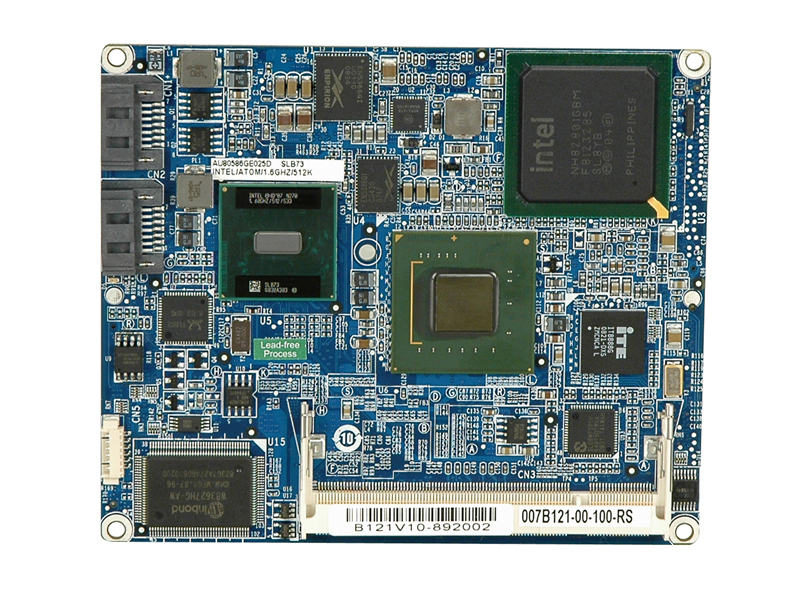

名称：IEM-945GSE ETX3.0嵌入式主板板载 Intel Atom 凌动 处理器 ETX-ATOM系列 IEM-945GSE

IEM-945GSE

ETX 3.0 CPU 模块支持 Intel® Atom™凌动™  处理器,  支持VGA/LVDS,LAN, SATA, USB 和音频接口

Features

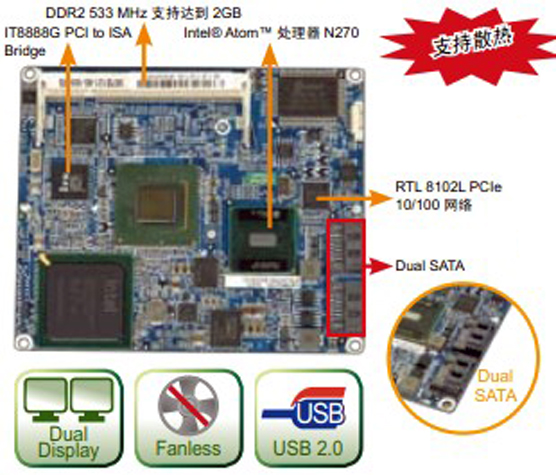

	1. ETX 3.0 CPU 模块板载双SATA-150接口 2. 支持4x PCI,1x ISA 扩展槽 3. VGA + LVDS双显支持 4. 支持4x USB2.0, 2x SATA, 1x IDE 接口

Specifications

CPU Intel® Atom™ Processor N270 1.6GHz 支持 533MHz FSB 芯片组 Intel® 945GSE + Intel® 82801GBM/ICH7M BIOS AMI 内存 1 x 200-pin 533/400MHz DDR2 SO-DIMM (系统最大支持 2GB) 以太网 1 x 10/100Mbps Realtek RTL8102E Ethernet 控制器(PCIe接口) I/O接口 4 x USB 2.0(底板上) 2 x SATA (CPU 模块上) 1 x IDE(底板上) 1 x LPT (底板上) 2 x RS-232 (底板上) 1 x PS2 KB/MS (底板上) Super I/O ITE IT8718 显示接口 VGA/TV-Out 接口集成于Intel 945GSE 18-位 双通道LVDS 接口(底板上) 扩展槽 4 x PCI 32 位/ 33 MHz PCI 总线连接底板 ITE IT8888G支持ISA 接口 看门狗 软件可编程，支持1~255 秒系统重启 电源 AT / ATX 模式 功耗 5V@2.9A (Intel® Atom™ N270 带 1GB DDR2) 工作温度 0°C ~ 60°C ( 32°F ~ 140°F) 相对湿度 5% ~95%， 无冷凝 尺寸 115 mm x 95 mm 重量 GW: 600g NW 250g

Size(mm)

Ordering Information

Part No. Description IEM-945GSE-N270-R10 ETX 3.0 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, LAN, USB, SATA and Audio IEM-945GSE-N270W2-R10 ETX 3.0 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, LAN, USB, SATA and Audio, -40~85℃ IEM-945GSE-N270W-R10 ETX 3.0 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, LAN, USB, SATA and Audio, -20~70℃ IEM-DB-7S-RS-R30 ATX size 7 slots ETX Baseboard 34000-000180-RS Heatsink for ETX 3.0 Module

Packing List
	1 x IEM-945GSE Single Board Computer * 1 x Heatspreader * 1 x Utility CD * 1 x QIG *
