名称：WAFER-LX　板载AMD LX-800 的3.5寸嵌入式主板　　　　 LX-800系列 Wafer-LX

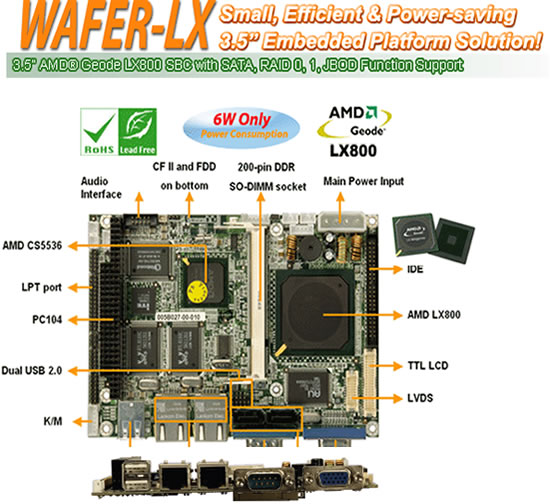

WAFER-LX 3.5” AMD® Geode LX800 SBC低功耗嵌入式主板, 带SATA,RAID 0、1,支持JBOD

Features

1. 3.5" form factor, AMD® LX800 processor embedded board with RoHS compliance 2. DDR 333/400MHz SO-DIMM SDRAM up to 1GB 3. Complete I/O support with 2xSATA, IDE, CFII, PC/104, dual LAN and 4xUSB2.0 4. 24-bit TTL/ 18-bitLVDS support simultaneous flat panel and CRT 5. Value embedded applications with low power, fanless design support Windows® XP/CE/XPe 6. The best choice for Thin Client. Windows® CE 5.0, XPe OS image with ICA, RDP and IE APs ready

Specifications

CPU On board AMD® Geode™ LX800(500MHz) processor System Chipset AMD® Geode LX800 + AMD® CS5536 BIOS AWARD BIOS System Memory One 200-pin 400/333MHz DDR SDRAM SO-DIMM Supported (System max. 1GB) Ethernet 10/100Mbps dual RTL8100C Ethernet chipsets I/O Interface 4 x USB 2.0 2 x SATA with VIA VT6421A RAID 0,1 function support 1 x LPT 2 x RS-232 1 x RS-422/485 1 x PS/2 keyboard/mouse 1 x IDE Super I/O W83627EHG Digital I/O 8 bit digital I/O, 4-bit input/ 4-bit output by super I/O Infrared 1 x Infrared Interface by pin hearer Audio Realtek ALC203 with AC’97 Codec SSD CF Type II Display Interfaces VGA integrated in AMD® Geode LX800 24-bit TTL 18-bit single channel LVDS Expansion 1 x PC/104 Watchdog Timer Software programmable supports 1~255 sec. system reset Power Supply 5V only, AT/ATX power support Power Consumption 5V@1.53A (AMD LX 800 with DDR400MHz/ 1GB) Temperature Operation: 0 ~ 60º (32 ~ 140ºF) Humidity Operation: 5% ~ 95% non-condensing Dimensions 146(W)mm X 102(L)mm Weight GW: 670g; NW: 230g

☆ 处理器： AMD® Geode LX800
☆ BIOS：Award
☆ 系统芯片组：AMD® CS5536
☆ 系统内存：1个200-pin SO-DIMM SDRAM插槽，支持334/400MHz DDR，最高至1G
☆ 显示：
　 －CRT：集成AMD® Geode LX800
　 －TTL/LVDS：18位单通道TFT LCD
☆ 以太网： 双RTL8100C 10/100 Base-T以太网控制器
☆ I/O接口：
　 －2 x SATA
　 －4x USB 2.0
　 －1 xCFII
　 －2 x RS-232
　 －1 xPS2 KB/MS
　 －1 x FDD
　 －1 x RS-422/485
　 －1 x LPT
☆ Super I/O：W83627HG
☆ 音频：AC’97 Codec Realtek ALC203
☆ 看门狗定时器： 软件可编程、支持 1~255 秒系统重启
☆ 电源：+5V+5%，支持AT/ATX电源
☆ 功耗：+5V@1.2A（AMD LX800带DDR400 1GB RAM）
☆ 工作温度：0 ~ 60℃(32 ~ 140℉)
☆ 相对湿度： 5% ~ 95%
☆ 重量：
　 －毛重：670g
　 －净重：230g
☆尺寸：145（W）mm×102（L）mm

Ordering Information
	Part No. Description WAFER-LX-800-R12 3.5" SBC with AMD LX 800 processor, Audio, VGA/LVDS/TTL, Dual LAN and SATA connectors 32200-015100-RS LPT cable

Packing List

1 * WAFER-LX800 single board computer 1 * Audio cable (P/N:32000-072100-RS) 1 * IDE Flat Cable 44p/44p (P/N:32200-000009-RS) 2 * SATA Cable (P/N:32000-0628000-RS) 1 * SATA Power Cable (P/N:32100-088600-RS) 1 * RS-232/422/485 Cable (P/N:32200-026500-RS) 1 * KB/MS Y Cable (P/N:32000-023800-RS) 1 * USB Cable (P/N:32000-070300-RS) 1 * Mini Jumper Pack 1 * Utility CD 1 * QIG(Quick Installation Guide) ☆ 一片WAFER-LX800单板计算机 ☆ 一个迷你型跳针包 ☆ 一条IDE 扁平连接线 ☆ 两条SATA 信号连接线 ☆ 一条SATA 电源连接线 ☆ 一条键盘/ PS2 鼠标Y连接线 ☆ 一条双接口串行端口连接线 ☆ 一条声频连接线 ☆ 一张使用光盘 ☆ 一本 QIG (快速安装指南)
