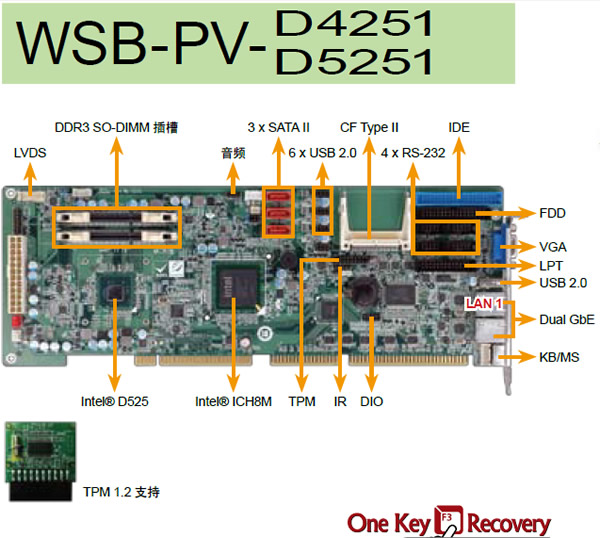

| WSB-PV-D4251/D5251 |
| PICMG 1.0 CPU 全长卡支持 Intel® Atom™ D425/D525, DDR3, VGA/LVDS, Dual PCIe GbE, SATA II, COM, USB 2.0, 音频和 RoHS |
| Features |
| |
1. PICMG 1.0 类型并符合 RoHS
2. 支持 Intel® Atom™ D425/D525 1.80GHz 处理器
3. 支持 800MHz DDR3 SDRAM SO-DIMM 达到 4GB
4. 双 PCIe 以太网, 三个 SATA II, 四个 RS-232 串口
5. VGA 和 18-bit 单通道 LVDS 支持双独立显示
6. TPM V1.2 硬件安全功能支持通过 TPM 模块
7. 威强一键恢复(One Key Recover)解决方案可快速创建OS备份和恢复 |
 |
| Specifications |
| |
| CPU |
Intel® Atom™ D525 Dual-core 处理器 (1.80GHz/1MB L2 缓存)
Intel® Atom™ D425 Single-core 处理器 (1.80GHz/512KB L2 缓存) |
| 芯片组 |
ICH8M |
| BIOS |
UEFI BIOS |
| 内存 |
支持两个 204-pin 800MHz DDR3 SDRAM SO-DIMMs (系统最大支持 4GB) for D525/D425 |
| 以太网 |
两个 PCIe Realtek RTL8111E GbE 控制器, LAN1 支持 ASF2.0 |
| I/O接口 |
4 x RS-232
3 x SATA II
1 x IDE
1 x FDD
1 x CF Type II
1 x 5-pin 板载 header for KB
1 x LPT
1 x PS/2 for KB/MS
7 x USB 2.0 (支架上一个, 板载通过 pin header 引入六个) |
| 数字I/O |
8-bit 数字 I/O, 4-bit 输入/4-bit 输出 |
| Super I/O |
Fintek F81865 |
| 红外连接器 |
1 x 5-pin 红外 by pin header |
| TPM |
2 x 10-pin header |
| SMBus |
1 x 4-pin wafer 接口 |
| 音频 |
1 x 10-pin 板载 header 连接威强音频套件 |
| 显示接口 |
模拟 CRT 达到 2048x1536 for D525/D425
支持 CRT 热插拔
18-bit 单通道 LVDS, 分辨率支持达到 WXGA 1366x768 或 XGA 1024x768 |
| 看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
| 电源 |
AT/ATX 电源 |
| 功耗 |
5V@ 5.16A, 12@ 0.55A(Intel® Dual Core Atom™ D525 1.80GHz 支持 1066MHz DDR3 2GB x 2 内存) |
| 图形 |
GMA 3150
Gen3.5 DX9, 400MHz for D525/D425 |
| 工作温度 |
-20°C ~ 60°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D525 处理器
-20°C ~ 65°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D425 处理器 |
| 相对湿度 |
操作: 5% ~ 95% 无冷凝 |
| 尺寸 |
338 mm x 122 mm |
| 重量 |
GW: 1100g |
|
|
| Packing List |
| |
| 1 * WSB-PV-D4251/D5251 single board computer |
2 * SATA cable (P/N:32801-000703-200-RS) |
| 1 * Dual RS-232 cable (P/N:19800-000051-RS) |
1 * USB cable (P/N:19800-003100-200-RS) |
| 1 * Mini jumper pack |
1 * Utility CD |
| 1 * QIG |
1 * One Key Recovery CD |
|
|
| Ordering Information |
| |
| Part No. |
Description |
| WSB-PV-D5251-R10 |
Full-size PICMG 1.0 CPU card with Intel® Dual Core Atom™ D525 1.80GHz/1MB L2 cache, DDR3, VGA/LVDS, Dual PCIe GbE, SATA II, COM, USB 2.0 and audio, RoHS |
| WSB-PV-D4251-R10 |
Full-size PICMG 1.0 U card with Intel® Single Core Atom™ D425 1.80GHz/512KB L2 cache, DDR3, VGA/LVDS, Dual PCIe GbE, SATA II, COM, USB 2.0 and audio, RoHS |
| AC-KIT-888HD-R10 |
7.1 channel HD Audio kit with Realtek ALC888 support dual audio streams |
| CB-USB14-RS |
4 ports USB cable |
| 32006-000300-100-RS |
KB/MS Y cable |
| 32200-000052-RS |
ATA 66 flat cable |
| 32102-000100-200-RS |
SATA power cable |
| 19800-000400-100-RS |
LPT cable |
| 2200-000017-RS |
FDD cable |
| 19FTS00032100-000001-RS |
CPU Fan |
| TPM-IN01-R11 |
20-Pin Infineon TPM module, software management tool, firmware V3.17 |
|
|
| |
|
