名称：PIO-D96 PCI 总线96路OPTO-22 DIO板

PIO-D96 PCI 总线96路OPTO-22 DIO板

产品规格

PCI总线
高达96个数字量I/O通道
所有I/O顺序缓冲器设在板上
每24位I/O口中可以选择8位为独立的一组
软件控制输入/输出口
SMD,短卡
直接连接至DB-24P,DB-24PR,DB-24PD,DB-24RD,DB-24PRD,DB-16P8R,DB-24POR,DB-24SSR,DB-24C或任何与OPTO-22兼容的端子板
4 路中断源：P2C0,P5C0,P8C0,P11C0
1个D型连接器,3个50针电缆连接头
windows 95/98/NT自动识别
无基地址或IRQ开关设定
DIO响应时间0.77 us (1.3 MHz max.)


	软件

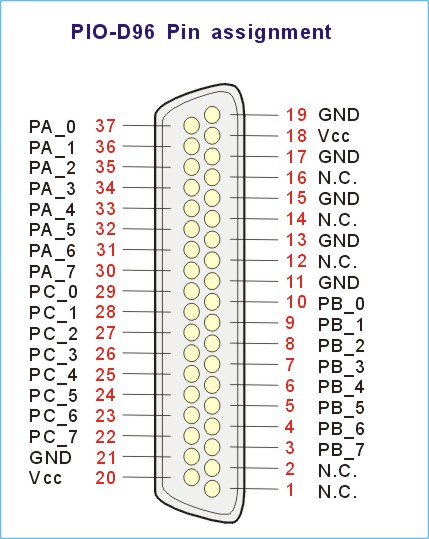

	引脚定义

	手册

	问题解答

PIO-D96具有96路TTL数字量I/O。PIO-D96包含12个8位双向口，这些8位端口被称为port A(PA)，port B(PB)，port C(PC)，当上电或复位时所有的端口被设定为输入。PIO-D96具有一个D型连接器和3个50针电缆连接头。扁平电缆可直接连接到ADP-37/PCI 或ADP-50/PCI接线转换器。接线转换器可固定在PC机上，请参考以上的照片。PIO-D96可以被方便的插在5VPCI总线上，并支持真正的“即插即用”。


PIO-D96	PCI总线 96通道opto-22 DIO 板


DB-24PD	24通道隔离D/I板
DB-24RD	24通道继电器板
DB-24PRD	24通道功率继电器板
DB-24POR	24通道PhotoMos继电器输出板
DB-24SSR	24通道固态继电器输出板
DB-24C	24通道集电极开路输出板
